Macchina di Gluer della cartella del cartone di larghezza del touch screen 1100mm a basso rumore

PIEGA INCOLLA AUTOMATICA AD ALTA VELOCITÀ

JH-1100-PCW

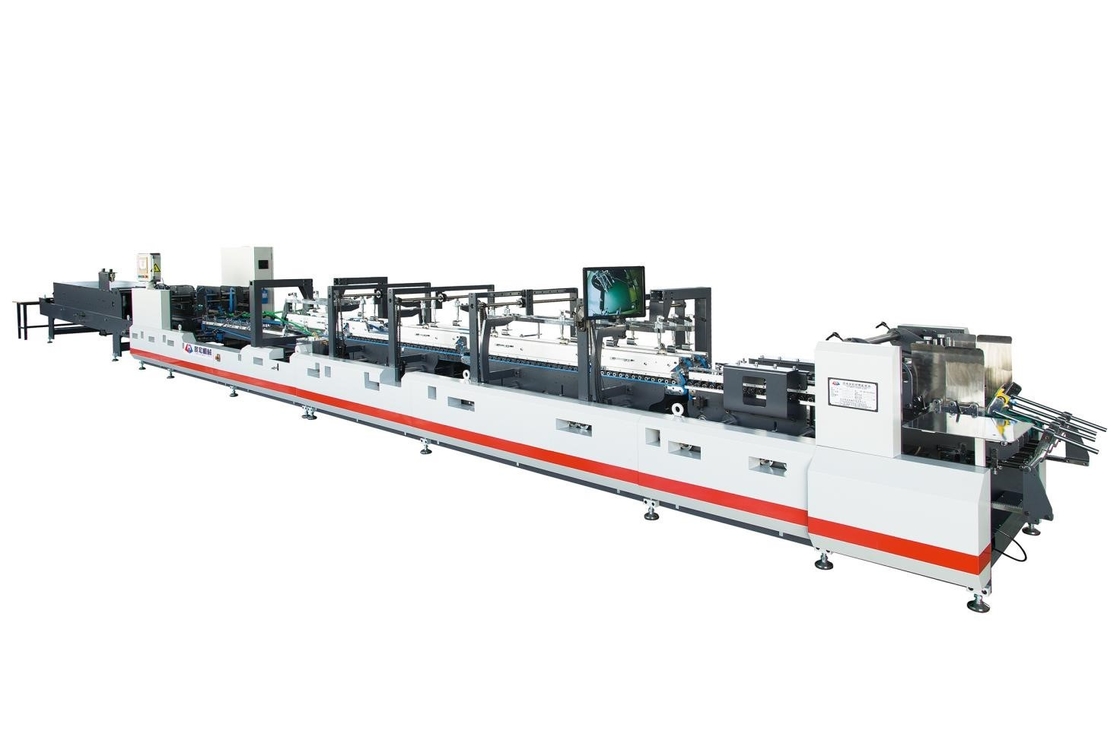

JH-1100 Macchina piegatrice automatica ad alta velocità

1. Introduzione

▪Questa macchina adotta una struttura di trasmissione a cinghia multi-scanalatura, funzionamento silenzioso, stabile e manutenzione semplice;

▪Il motore di questa macchina adotta il controllo dell'inverter, la regolazione automatica della velocità, il risparmio energetico stabile;

▪L'operazione adotta la regolazione dell'asta del dente su un solo lato, che è semplice e conveniente (la regolazione automatica tramite motore è opzionale);

▪L'uscita della carta adotta più cinghie spesse dotate di motori a vibrazione per garantire un'alimentazione continua, precisa, automatica e della carta;

▪La piastra del nastro superiore segmentata, combinata con un design speciale, può essere regolata in base alle esigenze del prodotto senza tendere il nastro;

▪Lo speciale design della struttura del pannello della cintura superiore può proteggere efficacemente la trasmissione elastica ed evitare danni causati da un funzionamento improprio;

▪Fornire il cilindro della colla inferiore, che adotta aste dentate per regolare i lati sinistro e destro del cilindro della colla, che è facile da usare (è necessario selezionare il sistema di spruzzatura della colla pertinente);

▪Utilizzare il touch screen e il sistema di controllo PLC, il sistema operativo di controllo remoto, dotato di conteggio fotoelettrico, conteggio quantitativo, dotato di dispositivo automatico di calciatura della carta;dispositivo a getto d'inchiostro, funzioni più complete;

▪Il tavolo della pressione di trasporto adotta materiali speciali, regola la pressione mediante la pressione dell'aria ed è dotato di un nastro in spugna per garantire il prodotto perfetto;

▪Una chiave esagonale può regolare tutti gli accessori di regolazione, facili da usare;

▪Questa macchina è in grado di produrre cartoni a doppio e quadruplo con fondo a gancio e scatole da imballaggio laminate;

▪Questa macchina può aggiungere quattro funzioni di casella esadecimale.

2. Parametri tecnici:

UN.Specifica JH-1100-PCW:

• Qualità della carta applicabile: cartone bianco (250-800 gsm), cartone su cartone laminato,singola parete di flauto Mi e Fa.
• Metodo di alimentazione della carta: con nastro di aspirazione in modo corretto, automatico e continuo
• Larghezza della scatola: 130 mm-1100 mm
• Dimensioni meccaniche (L×W×H/MM): 2100 mm×1800mm×1450mm
• Colla: soluto
• Peso totale (circa): 8,5 tonnellate
• Potenza richiesta: circa 28KW
• Velocità meccanica: 450 m/min

B. Componenti:

È suddiviso in sette moduli: una sezione di alimentazione, una sezione di allineamento, una sezione di prepiegatura, aganciosezione, una sezione di formatura pieghevole, una sezione pressa e una sezione trasportatore.

• Sezione Alimentatore

▪ La parte di alimentazione della carta ha un sistema di azionamento del motore indipendente e la modalità di alimentazione della carta è sincronizzata con l'host;

▪ Sette nastri alimentazione carta spessore 30mm;Le piastre metalliche da 10 mm sono regolate orizzontalmente per impostare la larghezza;

▪ La ruota di guida della potenza di goffratura guida il nastro di uscita della carta;i lati sinistro e destro sono dotati di deflettori per regolare sinistra e destra in base allo stile del prodotto;

▪ Dotato di tre coltelli di espulsione carta per la sezione carta per regolare la lunghezza asimmetrica in base al campione effettivo;

▪ Il dispositivo di vibrazione coopera con il motore per alimentare la carta in modo preciso e rapido, continuo e automatico;

▪ La sezione di alimentazione della carta può impilare carta con un'altezza di 400 mm, dotata di un dispositivo di rimozione della polvere con una ruota di lana per garantire un'alimentazione regolare della carta;

▪L'operatore può controllare l'interruttore di alimentazione della carta in qualsiasi area operativa;

• Sezione Allineamento

▪ Il cartone inviato dalla parte di alimentazione della carta può essere corretto dalla parte di correzione per garantire l'accuratezza del trasporto.

▪ La pressione di azionamento superiore può essere regolata su e giù per adattarsi a diversi spessori di cartone

• Sezione prepiegata:

▪Il design speciale può pre-piegare la prima linea di piegatura di 180 gradi e la terza linea di piegatura di 165 gradi.Semplifica l'apertura della scatola;

▪Può essere aggiornato per installare quattro/sei sistemi anti-gancio (dispositivo opzionale).

• gancioSezione

▪Dotato di combinazione fondo gancio, meccanismo di regolazione, design ideale e flessibile, funzionamento rapido e semplice.

▪La piastra del nastro superiore segmentata, combinata con un design speciale, può essere regolata per l'espansione e la contrazione in base alle esigenze del prodotto, senza la necessità di tendere il nastro.

▪Il cilindro della colla inferiore è dotato di uno su ciascun lato, la capacità è ampia ed è selezionata in base alla situazione reale;il volume della colla del cilindro della colla è regolabile, stabile e di facile manutenzione;lo spessore della ruota colla fornita è di 4 mm, e può anche essere selezionato in base alle esigenze particolari del cliente;il cilindro della colla è resistente, materiale durevole in acciaio inossidabile;

▪La colla inferiore è completata da quattro serie di dispositivi inferiori a gancio.

▪La cintura inferiore è di 30 mm, la cintura superiore è di 20 mm e la piastra della cintura di pressione superiore può spostarsi su e giù per adattarsi a diversi spessori di cartone.

• Sezione di formatura pieghevole

▪La seconda linea di piegatura è di 180 gradi e la quarta linea di piegatura è di 180 gradi.

▪Design speciale la velocità del nastro trasportatore sinistro e destro della sezione di piegatura può essere regolata individualmente per correggere la direzione di marcia del grezzo della scatola per garantire un trasporto rettilineo.

• Sezione stampa

▪Utilizzare il contatore fotoelettrico per prelevare automaticamente la carta e il sistema a doppio scopo di spruzzi d'acqua.

▪Dispositivo di rilevamento inceppamenti carta.

▪La regolazione delle cinghie superiore e inferiore è semplice e facile da usare.

▪Ilcartala funzione clap è facoltativa.

• Sezione del trasportatore:

▪I nastri pressa a pila mobile a due piastre sinistra e destra possono essere regolati in linea in base alle esigenze di impilamento del prodotto per migliorare l'efficienza produttiva.

▪Uno speciale nastro in spugna supplementare viene utilizzato per pressare la parte concava della pila di scatole.

▪La regolazione della pressione pneumatica, facile da regolare, può garantire efficacemente la pressione uniforme della calzata.

▪In modalità automatica, è collegato al rapporto host per migliorare la stabilità dell'impilamento di produzione.

3. Elenco delle parti principali

4. Lista dei pezzi di ricambio

ELENCO OPZIONALE:

• Sistema di ispezione
• Due teste per nastro biadesivo
• Doppia pistola al plasma USD 10.000
• Colla per finestre

Elenco dei pezzi di ricambio consigliati
