Incollatrice automatica per scatole di cartone pieghevole da 350 g-800 g

PIEGA INCOLLA AUTOMATICA AD ALTA VELOCITÀ

JH-1450AC

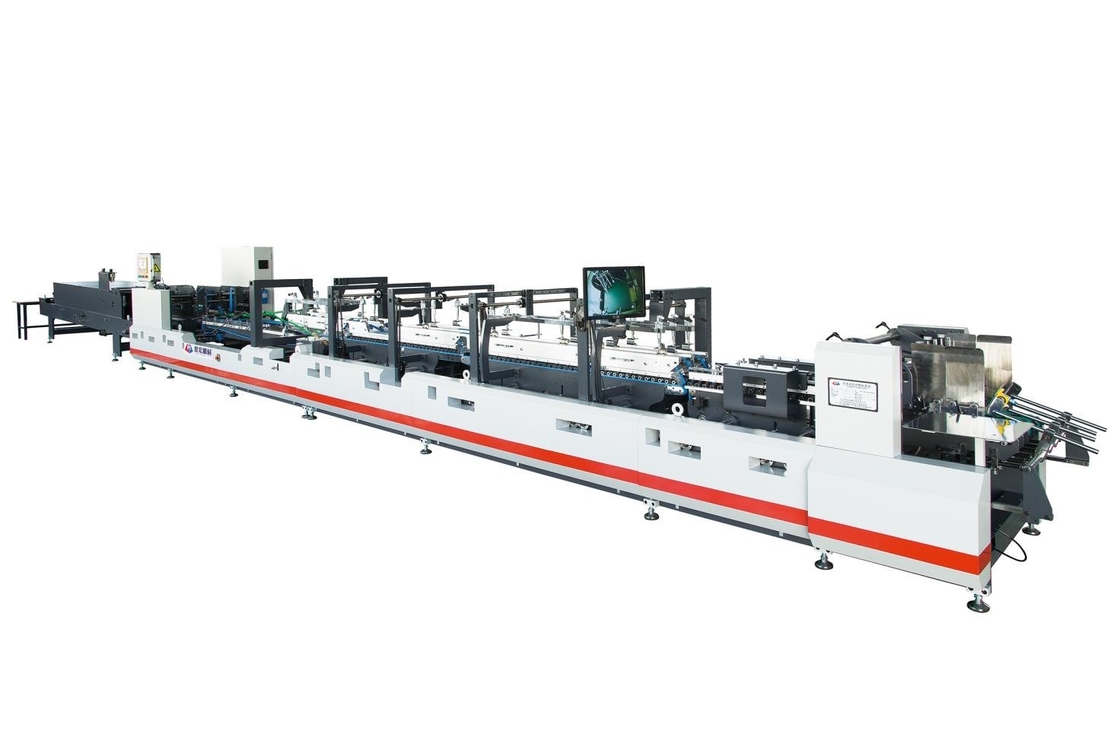

JH-1450 Incollatore automatico della piegatrice del cartone

1. Introduzione

JH-1450AC è una macchina di medie dimensioni, adatta principalmente per imballaggi di medie dimensioni, cartone da 350 g-800 g, imballaggi ondulati da 1 mm a 5 mm, imballaggi in cartone doppio;questa macchina può anche produrre doppio laminato ed E, fustellatura piatta CBA o scatola doppia fustellata rotativa per stampante a base d'acqua, l'intera macchina ha più modifiche, semplice debug, funzionamento semplice e conveniente.Questa macchina è dotata di un esclusivo localizzatore di correzione della carta, dispositivo di rifilatura, dispositivo di allineamento della scatola di impilamento continuo.Adotta il terminale touch e il sistema operativo PLC (sistema di diagnosi online remoto opzionale).Sistema operativo di controllo remoto, l'operatore può controllare il campo operativo della macchina per fermarsi in qualsiasi area operativa, dotato di display del computer, la trasmissione è un motore a ingranaggi indipendente, durevole, silenzioso, dotato di quadro elettrico, stabile ed efficiente, soddisfare pienamente le esigenze operative umanizzate.

2. Parametri tecnici:

UN.Specifiche JH-1450AC:

• Qualità della carta applicabile: cartone bianco (350-800 gsm), laminato E, cartone ondulato CBA.
• Metodo di alimentazione della carta: con nastro di aspirazione in modo corretto, automatico e continuo
• Larghezza della scatola: 420 mm-1450 mm
• Dimensioni meccaniche (L×W×H/M): 16.488×2.3×1.6
• Colla: soluto
• Peso totale (circa): 8T
• Potenza richiesta: circa 23KW
• Velocità meccanica: 240 m/min

B. Componenti:

È suddiviso in sette moduli: una sezione di alimentazione, una sezione di allineamento laterale, una sezione di incollaggio, una sezione antigancio, una sezione di piegatura, una sezione di pressatura e conteggio, una sezione di trasporto.

• Sezione Alimentatore

Consiste di 7 cinghie di alimentazione della carta di aspirazione larghe 60 mm;La piastra metallica da 10 mm viene regolata orizzontalmente per impostare la larghezza e il nastro di uscita della carta è guidato da rulli;i deflettori sono impostati sui lati sinistro e destro per regolare sinistra e destra in base allo stile del prodotto;il reparto alimentazione carta è dotato di tre coltelli uscita carta per regolare la lunghezza asimmetrica in funzione del campione reale;il dispositivo di aspirazione coopera con il motore per alimentare la carta in modo rapido e semplice, continuo e automatico.La sezione di alimentazione della carta può impilare carta fino a 400 mm di altezza e la pressione di alimentazione della carta superiore è pneumatica per garantire l'alimentazione regolare della carta ondulata.L'operatore può controllare l'interruttore di alimentazione della carta in qualsiasi area operativa.

• Sezione di allineamento laterale

La struttura a due piastre adotta il principio del calibro di spinta e del calibro laterale, che può correggere il cartone inclinato per garantire un'alimentazione regolare.

• Sezione Incollaggio

Tutti i cilindri colla possono essere caricati e scaricati;il cilindro della colla inferiore è dotato di sinistra e destra e la capacità è ampia, che può essere selezionata in base alla situazione reale;il volume di pasta del cilindro colla è regolabile, stabile e di facile manutenzione;lo spessore della ruota per incollaggio fornita è di 10 mm-20 mm e può anche essere personalizzato richiede una selezione;il cilindro della colla è realizzato con materiali resistenti e durevoli per garantire il completamento della funzione di incollaggio.

• Sezione anti-gancio:

sistema a 4/6 angoli appositamente progettato, azionato da un sistema di servocomando ad alta precisione.Pertanto, realizza speciali funzioni di piegatura come fondo, blocco anteriore e angolo 4/6, che possono soddisfare le funzioni di varie coperture e scatola d'angolo 4/6.

• Sezione di formatura pieghevole

La struttura a tre piastre, la cinghia superiore è il tipo di azionamento principale, per garantire il trasporto regolare della carta.È composto da un nastro inferiore da 50 mm e da un nastro rotante largo 60 mm;i lati sinistro e destro sono completati con la seconda linea di piegatura di 180 gradi e la quarta linea di piegatura di 180 gradi è completamente combinata;le ruote guida sinistra e destra si regolano in base a diverse posizioni per adattarsi più agevolmente alla scatola pieghevole;il cuscinetto inferiore sostiene e guida il nastro per un corretto scorrimento.La piastra superiore della cinghia di pressione può muoversi su e giù per adattarsi a diversi spessori di cartone.

• Sezione stampa e conteggio

La lunghezza della trasmissione superiore e inferiore è regolabile;il metodo di accumulo automatico continuo delle scatole assicura che le scatole entrino ordinatamente nella parte di trasporto;viene adottato il dispositivo automatico contatore elettrico;è dotato di un sistema di pressione dell'aria e di un sistema di trasporto della pressione.La pressione può essere regolata in base ai diversi tipi di scatola e alla qualità della carta per rendere la pressatura della scatola più perfetta.

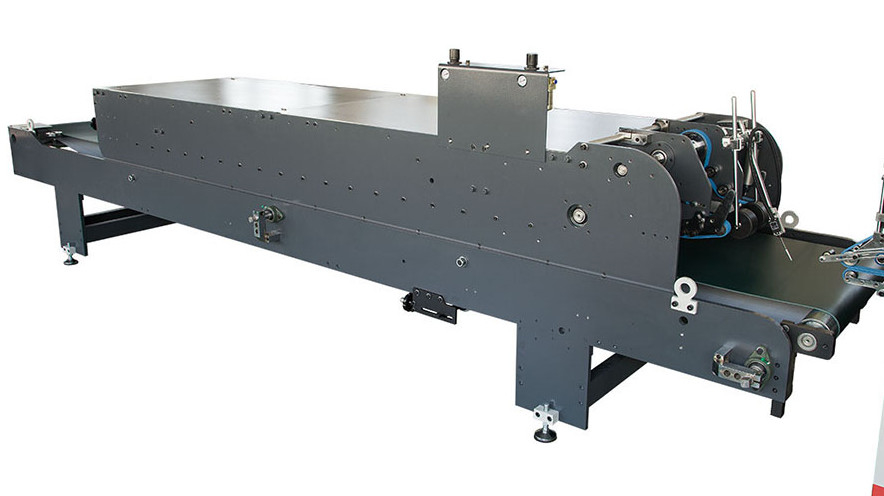

• Sezione del trasportatore:

Dotato del deflettore frontale e della funzione di spinta continua, è possibile correggere gli errori nel processo di piegatura del cartone.La cinghia di alimentazione in ingresso adotta una struttura di trasmissione principale superiore e inferiore indipendente.La cintura di ingresso è morbida e moderata e non schiaccerà il prodotto finito;l'intera parte di trasporto può muoversi avanti e indietro;pressato in modo uniforme e convogliato in modo ordinato per garantire una qualità perfetta;la velocità della parte di trasporto può essere regolata automaticamente in base alla velocità di marcia della macchina principale e del dispositivo fotoelettrico.La velocità è regolata dalla modalità di funzionamento manuale;un insieme di dispositivi funzionali è composto da ruote gommate.

3. Elenco delle parti principali

4. Lista dei pezzi di ricambio

ELENCO OPZIONALE:

• Sistema di ispezione
• Sistema di spruzzatura colla con quattro comandi e due testine
• Due teste per nastro biadesivo
• Doppia pistola al plasma
• Pasta per finestre
