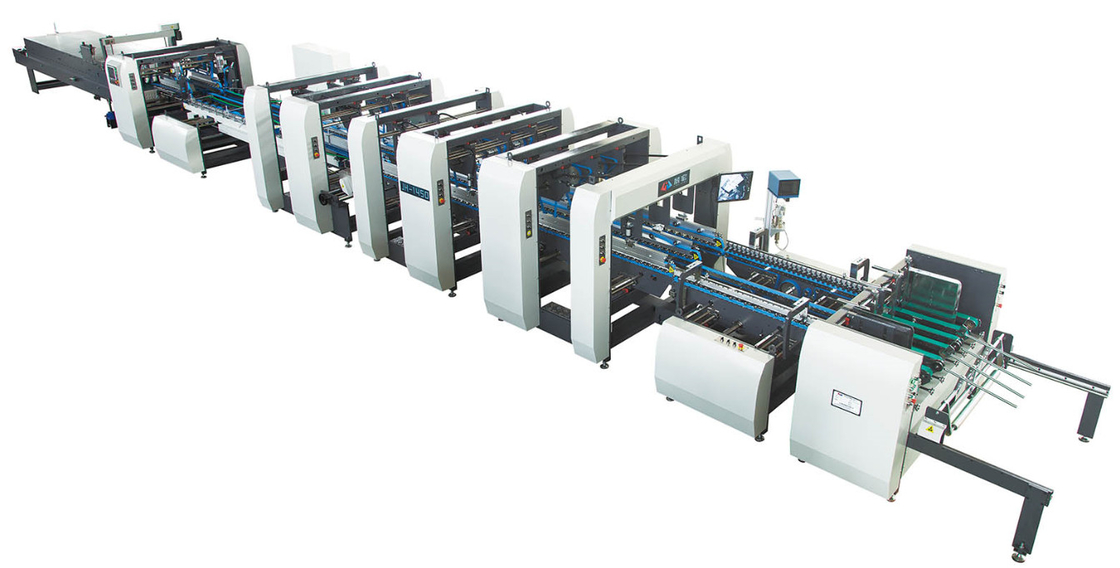

1mm-10mm macchina per incollare la cartella della scatola ondulata 250 m / min ad alta velocità

PIEGA INCOLLA AUTOMATICA AD ALTA VELOCITÀ

JH-2100F-PCW

1. Descrizione del prodotto

JHF-2100F-PCW è un modello multifunzionale, adatto principalmente per imballaggi di medie dimensioni, cartone da 300 g -800 g, imballaggi ondulati da 1 mm a 10 mm, doppia piegatura e fondo a gancio;questa macchina può anche produrre fustellatura a pressione piatta a doppio strato e E, CBA a cinque strati o fustellatura rotativa stampata a base d'acqua scanalata ondulata a due pieghe, modello con fondo a gancio, l'intera macchina ha modifiche più diverse, semplice debug, funzionamento semplice e conveniente.Questa macchina è dotata di un esclusivo localizzatore di correzione del cartone, dispositivo di scatto della scatola di impilamento continuo.Adotta il terminale touch e il sistema operativo PLC (sistema di diagnosi online remoto opzionale).Dotato di sistema operativo di controllo remoto, la struttura di trasmissione adotta una trasmissione del motore indipendente raggruppata, funzionamento stabile, nessun rumore e la pressione della cinghia superiore è regolata pneumaticamente.È stabile ed efficiente e soddisfa pienamente le esigenze del funzionamento umanizzato.Questa macchina è prodotta in conformità con gli standard europei CE.Questomacchina è dotata del sistema a 4/6 punti.

2. Parametri tecnici:

A. Specifica di JHF-2100F-PCW:

1) Qualità della carta applicabile: cartoncino bianco (300-800 gsm), rivestimento e laminato E, C/B/A.ondulato a cinque strati

2. Metodo di alimentazione della carta: con nastro di aspirazione in modo corretto, automatico e continuo
3. Velocità meccanica di incollaggio (MAX): 250 m/min
4. Larghezza della scatola: 420 mm-2100 mm
5. Dimensioni meccaniche (lunghezza×larghezza×altezza/MM): 23000×2940×2000/MM
6. Colla: soluto
7. Peso totale (circa): 19,5 tonnellate
8. Potenza richiesta: circa 48KW

B. Componenti:

È suddiviso in sei moduli: una sezione di alimentazione, una sezione di allineamento laterale, una sezione antigancio, un modulo di piegatura, un modulo di pressatura e conteggio, una sezione di trasporto.

• Sezione alimentatore:

Consiste di 7 cinghie di alimentazione della carta di aspirazione larghe 60 mm;La piastra metallica da 10 mm viene regolata orizzontalmente per impostare la larghezza e la ruota guida goffratura guida il nastro di uscita della carta;ci sono deflettori sui lati sinistro e destro, che possono essere spostati a sinistra ea destra in base allo stile del prodotto;il reparto alimentazione carta è dotato di tre coltelli uscita carta.Il tagliacarte regola la lunghezza asimmetrica in base al campione effettivo;il dispositivo di aspirazione coopera con il motore per alimentare la carta in modo rapido, semplice e continuo in modo automatico.La sezione di alimentazione della carta può impilare la carta a un'altezza di 400 mm e la pressione di alimentazione superiore è pneumatica per garantire un'alimentazione uniforme della carta ondulata.L'operatore può controllare l'interruttore di alimentazione della carta in qualsiasi area operativa.

• Sezione di allineamento laterale:

La struttura a tre piastre adotta il principio del calibro di spinta e del calibro laterale, che può correggere il cartone inclinato per garantire un'alimentazione regolare e regolare.

• Anti-Gancio

Struttura a tre piastre, la cinghia superiore è il tipo di azionamento principale, per garantire un trasporto regolare della carta.Il nastro inferiore è di 50 mm, il nastro superiore è di 30 mm e il nastro di pressione superiore si muove su e giù pneumaticamente per adattarsi a diversi spessori di cartone.Dotato di sistema anti-gancio, cooperato con sistema a 4/6 punti per assicurarsi che la formatura della scatola sia buona.

• Anti-Gancio:

Struttura a tre piastre, la cinghia superiore è il tipo di guida principale larga 30 mm e la cinghia inferiore è larga 50 mm per garantire un trasporto regolare della carta.

• Modulo di formatura pieghevole

La struttura a tre piastre, la cinghia superiore è il tipo di azionamento principale, per garantire il trasporto regolare della carta.È composto da una cintura inferiore da 50 mm e da una stampella larga 60 mm;i lati sinistro e destro sono completati con la seconda linea di piegatura di 180 gradi e la quarta linea di piegatura di 180 gradi è completamente combinata;le ruote guida sinistra e destra si regolano in base a diverse posizioni per adattarsi più agevolmente alla scatola pieghevole;il cuscinetto inferiore sostiene e guida il nastro per un corretto scorrimento.La cinghia di piegatura è azionata in modo indipendente e la velocità della cinghia di piegatura può essere regolata in modo indipendente, in modo che il prodotto non presenti un disallineamento della colla.

• Modulo pressa e conteggio:

La trasmissione superiore e inferiore può regolare la lunghezza;ed è dotato di un dispositivo di allineamento per correggere gli errori generati durante il processo di piegatura del cartone, e la linea di piegatura su entrambi i lati del cartone può essere appiattita e corretta quando la scatola a cinque strati viene prodotta dal dispositivo di appiattimento.Nella produzione di scatole fondo pasta è dotata di un dispositivo pneumatico di bloccaggio frontale.Il metodo di accumulo automatico continuo della scatola assicura che la scatola entri ordinatamente nel reparto di trasporto;adotta un dispositivo automatico contatore elettrico;è dotato di un sistema di pressione dell'aria e di un sistema di trasporto della pressione.La ruota di pressatura può essere regolata in base ai diversi tipi di scatola e alla qualità della carta per rendere la pressatura della scatola più perfetta.

• Sezione del trasportatore:

Adottando una struttura di trasmissione principale superiore e inferiore indipendente, il nastro di pressatura superiore può spostarsi avanti e indietro in base alla lunghezza del cartone di produzione, il nastro di alimentazione in ingresso è morbido e moderato e non schiaccerà il prodotto finito;pressatura equilibrata, trasporto pulito, garantendo una qualità perfetta;la velocità della parte di trasporto è abbinata alla velocità di marcia della macchina principale.Gli apparecchi elettrici sono regolati automaticamente e possono essere selezionati anche il funzionamento manuale e la velocità;ci sono due set di dispositivi per la funzione di pressatura frontale e pressatura della carta.Il debug e il funzionamento sono semplici e convenienti da regolare.

3. Elenco delle parti principali

4. Lista dei pezzi di ricambio
